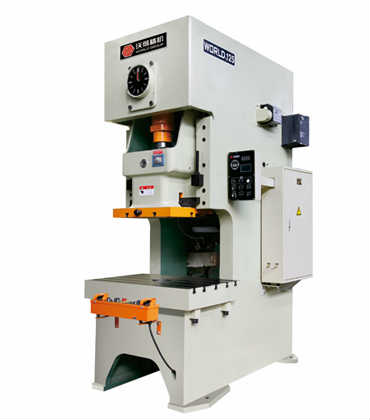

沃得精机JH21系列开式固定台压力机

JH21的性能特点:
·优质钢板焊接机身,均经过回火(或振动时效),抛丸处理,刚性好,精度稳定;
·曲轴纵置,结构紧凑,曲轴经高频率淬火后磨削处理,光洁度好,转动灵活;矩形六面加长导轨,导向面青铜镶板,导向精度高;
·气动双平衡缸,平衡滑块和上模重量,降低冲击和噪音,消除连杆与滑块间隙,减少受力零件冲击与磨损
·整体采用进口PLC集中控制,气路选用进口安全双联阀控制,可实现点动、寸动、单次和连续冲压;
·滑块、导轨、工作台板、连杆、接套等关键件均采用树脂砂制造,与一般的粘土砂制造相比,改善表面粗糙度1-2级,提高尺寸精度2-3级;

JH21-60及以上吨位产品采用电动调节装模高度;精品配置,关键件如气动原件、电器原件、密封件、按钮等均选用进口件

技术参数:
技术参数 代号 单位 JH21-25 JH21-45 JH21-60 JH21-80 JH21-125
滑块公称力 Pe KN 250 450 600 800 1250
公称力行程 Sp mm 3 4 4 5 6
滑块行程 S mm 80 120 140 160 180
行程次数   固定 n times/min 100 80 70 60 50
  可变   times/min 60-100 50-80 45-70 40-60 35-50
封闭高度 H2 mm 250 270 300 320 350
封闭高度调节量 t mm 50 60 70 80 90
滑块中心至机身距离 C1 mm 210 225 270 310 350
立柱距离 d1 mm 450 515 560 610 670
滑块底面尺寸 左右 a mm 360 410 480 540 620
  前后 b mm 250 340 400 460 520
模柄孔尺寸 直径 d mm 40 50 50 50 70
  深度 i mm 65 60 70 65 90
工作台尺寸 左右 C mm 720 825 930 950 1100
  前后 D mm 400 440 520 600 680
落料孔直径 φ mm 150 150 150 180 200
工作台厚度 H3 mm 80 110 130 140 155
工作台离地面距离 H1 mm 780 800 900 900 900
外形尺寸 前后 A mm 1496 1585 1540 1765 2040
  左右 B mm 945 1075 1200 1200 1320
  H mm 2120 2391 2570 2725 3035
地脚螺栓距离 前后 a' mm 980 1075 1100 1210 1430
  左右 b' mm 690 760 840 920 1040
电动机 型号   Y100L2-4 Y132S-4 Y132S-4 Y132M-4 Y160M-4
  功率 KW 3 5.5 5.5 7.5 11
重量   Kg 2450 3550 5150 6450 9550
技术参数 代号 单位 JH21-160 JH21-200 JH21-250 JH21-315 JH21-400
滑块公称压力 Pe KN 1600 2000 2500 3150 4000
公称力行程 Sp mm 6 6 6 7 8
滑块行程 S mm 200 250 250 250 270
行程次数   固定 n times/min 45 45 30 30 30
  可变   times/min 30-45 25-45 20-30 20-30 20-30
封闭高度 H2 mm 400 450 500 500 550
封闭高度调节量 t mm 100 110 120 120 120
滑块中心至机身距离 C1 mm 400 430 450 450 490
立柱距离 d1 mm 736 910 980 980 1050
滑块底面尺寸 左右 a mm 700 880 950 950 1020
  前后 b mm 580 650 700 700 750
模柄孔尺寸 直径 d mm 70 70 70 70 70
  深度 i mm 100 100 130 130 130
工作台尺寸 左右 C mm 1170 1390 1500 1540 1700
  前后 D mm 760 840 880 880 950
落料孔直径 φ mm 180 200 200 200 200
工作台厚度 H3 mm 165 180 190 190 210
工作台离地面距离 H1 mm 900 1000 1000 1000 1100
外形尺寸 前后 A mm 2305 2600 2660 2720 2850
  左右 B mm 1420 1540 1640 1680 1750
  H mm 3215 3800 3865 3865 4150
地脚螺栓距离 前后 a' mm 1665 2020 2100 2140 2260
  左右 b' mm 1140 1360 1460 1500 1570
电动机 型号   Y160L-4 Y180M-4 Y200L2-6 Y225M-6 Y250M-6
  功率 KW 15 18.5 22 30 37
重量   Kg 13600 19200 23200 26600 31600
